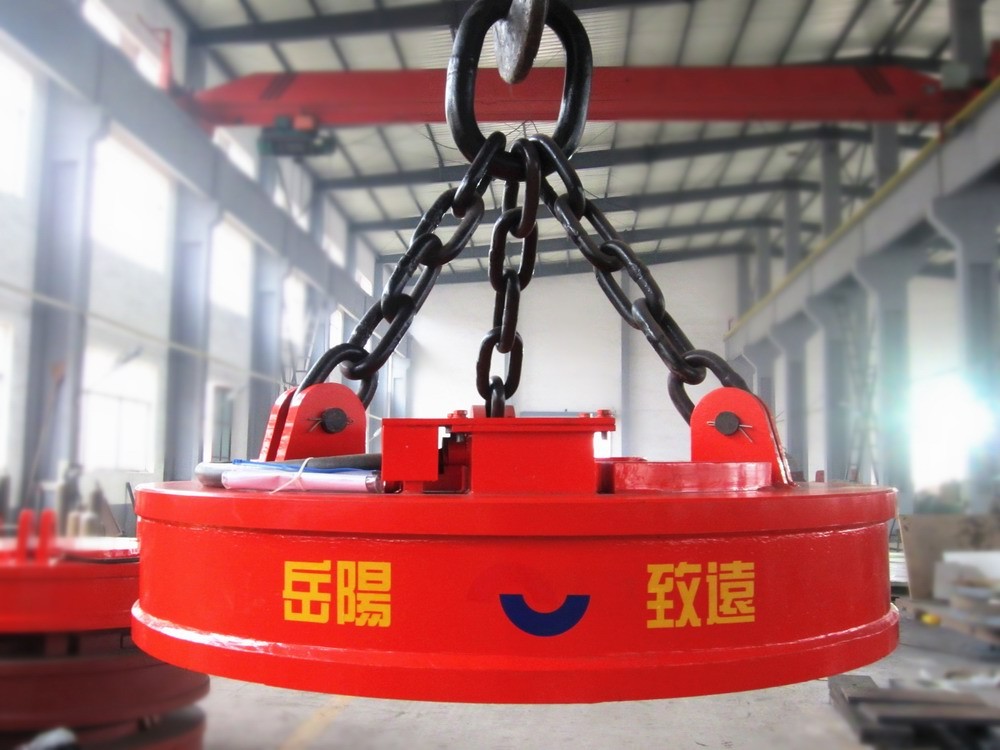

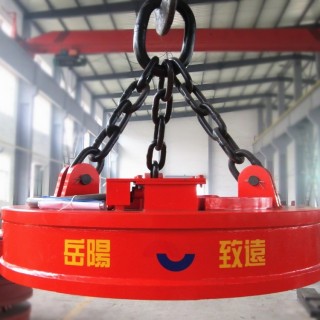

吊废钢电磁铁MW5标准系列
|
|
|
|
型号：吊废钢电磁铁MW5标准系列 |
|
|
|
|
1、采用特殊的磁路设计、气隙磁密大。线圈采用铝线，线圈保护板采用耐磨性能好，抗冲击性能强的轧制高锰钢板。自重轻、能耗低、起重量大、使用寿命长。
2、绝缘结构合理。绝缘处理采用真空干燥、真空灌胶，提高了线圈的电气性能和机械性能、绝缘材料的耐热等级可达特种C级。
3、通常采用定电压控制方式，若改用强励磁控制方式，可进一步提高起重能力。
4、结构简单、安全可靠、适用于各类起重设备。 |
|
|
|
|
|
外形尺寸图：

主要技术参数： （常温用，通电持续率 TD-60%）
|
型号
|
电压
(V)
|
冷态功率
(KW)
|
电流 (A)
（冷态/热态）
|
起重能力(kg)（冷态/热态）
|
外形尺寸（mm）
|
质量
(kg)
|
|
钢球
|
铸铁锭
|
切屑
|
A
|
B
|
C
|
D
|
E
|
|
MW5-50L/1
|
220
|
2.55
|
11.8/7.7
|
1200
|
220/130
|
80/65
|
500
|
700
|
160
|
90
|
25
|
220
|
|
MW5-60L/1
|
220
|
3.0
|
13.6/8.9
|
2000
|
290/170
|
95/80
|
600
|
750
|
160
|
90
|
25
|
340
|
|
MW5-70L/1
|
220
|
3.3
|
15/9.8
|
2500
|
380/200
|
120/100
|
700
|
800
|
160
|
90
|
30
|
490
|
|
MW5-80L/1
|
220
|
3.96
|
18/12
|
3000
|
480/250
|
150/130
|
800
|
800
|
160
|
90
|
30
|
620
|
|
MW5-90L/1
|
220
|
5.9
|
26.8/17.5
|
4500
|
600/400
|
250/200
|
900
|
1090
|
200
|
125
|
40
|
800
|
|
MW5-110L/1
|
220
|
7.7
|
35/22.8
|
6500
|
1000/800
|
450/400
|
1100
|
1140
|
220
|
150
|
45
|
1350
|
|
MW5-120L/1
|
220
|
10
|
45.5/29.5
|
7500
|
1300/1000
|
650/500
|
1200
|
1100
|
220
|
150
|
45
|
1700
|
|
MW5-130L/1
|
220
|
12
|
54.5/35.5
|
8500
|
1400/1100
|
700/600
|
1300
|
1240
|
250
|
175
|
50
|
2010
|
|
MW5-150L/1
|
220
|
15.6
|
70.9/46.1
|
11000
|
1900/1500
|
1100/900
|
1500
|
1250
|
350
|
210
|
60
|
2830
|
|
MW5-165L/1
|
220
|
16.5
|
75/48.8
|
12500
|
2300/1800
|
1300/1100
|
1650
|
1590
|
370
|
230
|
75
|
3200
|
|
MW5-180L/1
|
220
|
22.5
|
102.3/66.5
|
14500
|
2750/2100
|
1600/1350
|
1800
|
1490
|
370
|
230
|
75
|
4230
|
|
MW5-210L/1
|
220
|
28.4
|
129/84
|
21000
|
3500/2800
|
2200/1850
|
2100
|
1860
|
400
|
250
|
80
|
7000
|
|
MW5-240L/1
|
220
|
33.9
|
154/100
|
26000
|
4800/3800
|
2850/2250
|
2400
|
2020
|
450
|
280
|
90
|
9000
|
|
MW5-260L/1
|
220
|
35.6
|
162/105
|
30000
|
6100/4900
|
3600/3850
|
2600
|
2100
|
450
|
280
|
90
|
10100
|
|
MW5-280L/1
|
220
|
39
|
178/116
|
34000
|
7100/5700
|
4450/3400
|
2800
|
2700
|
500
|
300
|
100
|
12450
|
|
MW5-300L/1
|
220
|
41.6
|
189/123
|
39000
|
8350/6700
|
5250/4100
|
3000
|
2300
|
500
|
300
|
100
|
14980
|
|
|
|
图片：
|
|
|
|
|
| |
|
